專利斜柄原理設計以油壓組立永不脫落

組立精度佳,公差±0.01上下左右不晃動,確保機械精度與安全

外型力學原理設計抗壓力加倍

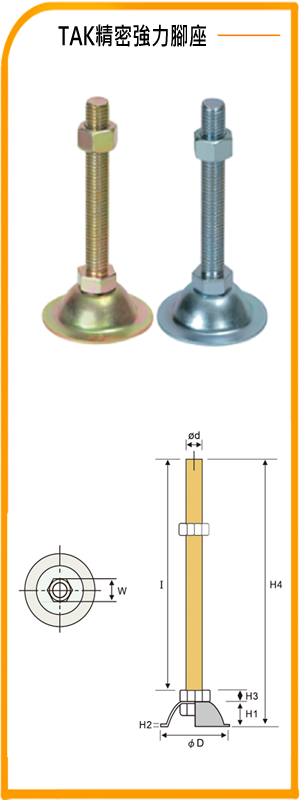

TAK (SS41電五彩 , 公制規格)
TAK (SS41電錏 , 英制規格)
    電子機械、半導體機械、光學機械、
醫療機械、理化機械、計測機械、
無塵室機械、生化科技機械等





安裝時底座須攻牙


單位 : mm
型號 底盤尺寸 螺絲尺寸 H4 荷重kgf
ØD H1 H2 W Ød I H3
TAK-8035 49 13 2 13 M8 35 5 53 100
TAK-8040 49 13 2 13 M8 40 5 58 100
TAK-8050 49 13 2 13 M8 50 5 68 100
TAK-8075 49 13 2 13 M8 75 5 93 100
TAK-1275 65 18 2 19 M12 75 8 100 200
TAK-12100 65 18 2 19 M12 100 8 125 200
TAK-12150 65 18 2 19 M12 150 8 175 200
TAK-1675 75 18 2 23 M16 75 10 103 300
TAK-16100 75 18 2 23 M16 100 10 128 300
TAK-16150 75 18 2 23 M16 150 10 178 300
TAK75-20100 75 18 2 29 M20 100 13 131 300
TAK75-20150 75 18 2 29 M20 150 13 181 300
TAK-20100 97 25 3 29 M20 100 13 138 500
TAK-20150 97 25 3 29 M20 150 13 188 500
TAK-24100 97 25 3 29 M24 100 13 138 500
TAK-24150 97 25 3 29 M24 150 13 188 500

型號 底盤尺寸 螺絲尺寸 H4 荷重kgf
ØD H1 H2 W Ød I H3
TAK-1/2x75 65 18 2 19 1/2-12W 75 8 100 200
TAK-1/2x100 65 18 2 19 1/2-12W 100 8 125 200
TAK-1/2x150 65 18 2 19 1/2-12W 150 8 175 200
TAK-5/8x100 75 18 2 23 5/8-11W 100 10 128 300
TAK-5/8x150 75 18 2 23 5/8-11W 150 10 178 300
TAK-3/4x100 97 25 3 29 3/4-10W 100 13 138 500
TAK-3/4x150 97 25 3 29 3/4-10W 150 13 188 500
TAK-1"x100 97 25 3 29 1"×8W 100 13 138 500
TAK-1"x150 97 25 3 29 1"×8W 150 13 188 500
