專利斜柄原理設計以油壓組立永不脫落

組立精度佳,公差±0.01上下左右不晃動,確保機械精度與安全

外型力學原理設計抗壓力加倍


TAKR (SS41電五彩 , 公制規格)
TAKR ( SS41電錏 , 英制規格)
    電子機械、半導體機械、光學機械、
醫療機械、理化機械、計測機械、
無塵室機械、生化科技機械等






安裝時底座須攻牙



單位 : mm

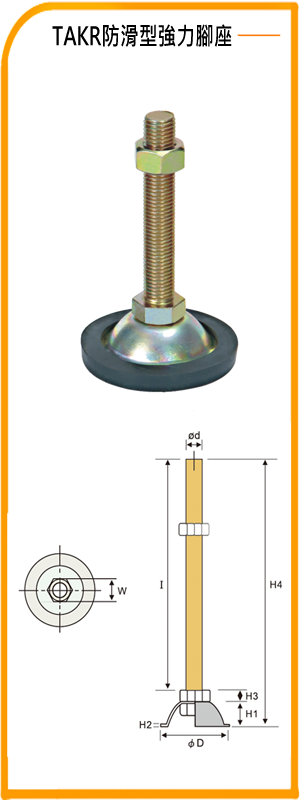

型號 底盤尺寸 螺絲尺寸 H4 荷重kgf
ØD H1 H2 W Ød I H3
TAKR-8035 52 18 8 13 M8 35 5 58 100
TAKR-8040 52 18 8 13 M8 40 5 63 100
TAKR-8050 52 18 8 13 M8 50 5 73 100
TAKR-8075 52 18 8 13 M8 75 5 98 100
TAKR-1275 70 22 10 19 M12 75 8 105 200
TAKR-12100 70 22 10 19 M12 100 8 130 200
TAKR-12150 70 22 10 19 M12 150 8 180 200
TAKR-1675 79 25 10 23 M16 75 10 110 300
TAKR-16100 79 25 10 23 M16 100 10 135 300
TAKR-16150 79 25 10 23 M16 150 10 185 300
TAKR75-20100 79 25 10 29 M20 100 13 138 300
TAKR75-20150 79 25 10 29 M20 150 13 188 300
TAKR-20100 103 30 11 29 M20 100 13 143 500
TAKR-20150 103 30 11 29 M20 150 13 193 500
TAKR-24100 103 30 11 29 M24 100 13 143 500
TAKR-24150 103 30 11 29 M24 150 13 193 500

型號 底盤尺寸 螺絲尺寸 H4 荷重kgf
ØD H1 H2 W Ød I H3
TAKR-1/2x75 70 22 10 19 1/2-12W 75 8 105 200
TAKR-1/2x100 70 22 10 19 1/2-12W 100 8 130 200
TAKR-1/2x150 70 22 10 19 1/2-12W 150 8 180 200
TAKR-5/8x100 79 25 10 23 5/8-11W 100 10 135 300
TAKR-5/8x150 79 25 10 23 5/8-11W 150 10 185 300
TAKR-3/4x100 103 30 11 29 3/4-10W 100 13 143 500
TAKR-3/4x150 103 30 11 29 3/4-10W 150 13 193 500
TAKR-1"x100 103 30 11 29 1"×8W 100 13 143 500
TAKR-1"x150 103 30 11 29 1"×8W 150 13 193 500
