專利斜柄原理設計以油壓組立永不脫落

組立精度佳,公差±0.01上下左右不晃動,確保機械精度與安全

外型力學原理設計抗壓力加倍

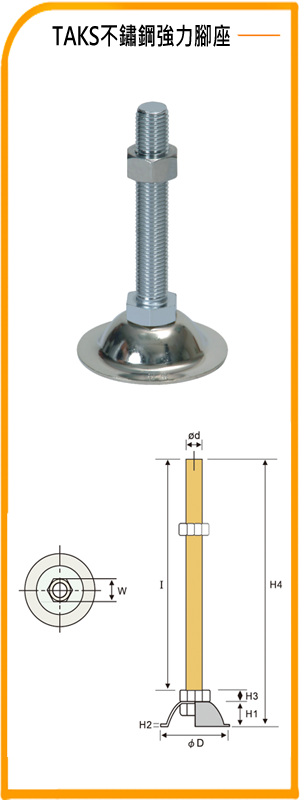

TAKS (SUS304不鏽鋼 , 公/英制規格)



電子機械、半導體機械、光學機械、
醫療機械、理化機械、計測機械、
無塵室機械、生化科技機械等





安裝時底座須攻牙



單位 : mm / 英制
型號 底盤尺寸 螺絲尺寸 H4 荷重kgf
ØD H1 H2 W Ød I H3
TAKS-8050 48 13 2 13 M8 50 6 69 100
TAKS-8075 48 13 2 13 M8 75 6 94 100
TAKS-1275 65 18 2 19 M12 75 8 100 200
TAKS-12100 65 18 2 19 M12 100 8 125 200
TAKS-12150 65 18 2 19 M12 150 8 175 200
TAKS-1675 75 18 2 24 M16 75 10 103 300
TAKS-16100 75 18 2 24 M16 100 10 128 300
TAKS-16150 75 18 2 24 M16 150 10 178 300
TAKS-16180 75 18 2 24 M16 180 10 208 300
TAKS-2075 97 25 3 29 M20 75 13 113 500
TAKS-20100 97 25 3 29 M20 100 13 138 500
TAKS-20150 97 25 3 29 M20 150 13 188 500
TAKS-24100 97 25 3 29 M24 100 13 138 500
TAKS-24150 97 25 3 29 M24 150 13 188 500

型號 底盤尺寸 螺絲尺寸 H4 荷重kgf
ØD H1 H2 W Ød I H3
TAKS-1/2x75 65 18 2 19 1/2-12W 75 8 100 200
TAKS-1/2x100 65 18 2 19 1/2-12W 100 8 125 200
TAKS-1/2x150 65 18 2 19 1/2-12W 150 8 175 200
TAKS-5/8x100 75 18 2 23 5/8-11W 100 10 128 300
TAKS-5/8x150 75 18 2 23 5/8-11W 150 10 178 300
TAKS-3/4x100 97 25 3 29 3/4-10W 100 13 138 300
TAKS-3/4x150 97 25 3 29 3/4-10W 150 13 188 500
TAKS-1"x100 97 25 3 29 1"×8W 100 13 138 500
TAKS-1"x150 97 25 3 29 1"×8W 150 13 188 500
