專利斜柄原理設計以油壓組立永不脫落

組立精度佳,公差±0.01上下左右不晃動,確保機械精度與安全

外型力學原理設計抗壓力加倍

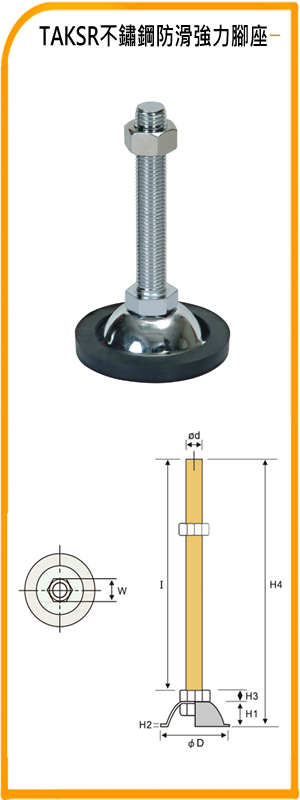

TAKSR (SUS304不鏽鋼 , 公/英制規格)

    電子機械、半導體機械、光學機械、
醫療機械、理化機械、計測機械、
無塵室機械、生化科技機械等





安裝時底座須攻牙


單位 : mm / 英制
型號 底盤尺寸 螺絲尺寸 H4 荷重kgf
ØD H1 H2 W Ød I H3
TAKSR-8050 52 18 8 13 M8 50 6 74 100
TAKSR-8075 52 18 8 13 M8 75 6 99 100
TAKSR-1275 70 22 10 19 M12 75 8 105 200
TAKSR-12100 70 22 10 19 M12 100 8 130 200
TAKSR-12150 70 22 10 19 M12 150 8 180 200
TAKSR-1675 79 25 10 23 M16 75 10 110 300
TAKSR-16100 79 25 10 23 M16 100 10 135 300
TAKSR-16150 79 25 10 23 M16 150 10 185 300
TAKSR-16180 79 25 10 23 M16 180 10 215 300
TAKSR-20100 103 30 11 29 M20 100 13 143 500
TAKSR-20150 103 30 11 29 M20 150 13 193 500
TAKSR-24100 103 30 11 29 M24 100 13 143 500
TAKSR-24150 103 30 11 29 M24 150 13 193 500

型號 底盤尺寸 螺絲尺寸 H4 荷重kgf
ØD H1 H2 W Ød I H3
TAKSR-1/2x75 70 22 10 19 1/2-12W 75 8 105 200
TAKSR-1/2x100 70 22 10 19 1/2-12W 100 8 130 200
TAKSR-1/2x150 70 22 10 19 1/2-12W 150 8 180 200
TAKSR-5/8x100 79 25 10 23 5/8-11W 100 10 135 300
TAKSR-5/8x150 79 25 10 23 5/8-11W 150 10 185 300
TAKSR-3/4x100 103 30 11 29 3/4-10W 100 13 143 300
TAKSR-3/4x150 103 30 11 29 3/4-10W 150 13 193 500
TAKSR-1"x100 103 30 11 29 1"×8W 100 13 143 500
TAKSR-1"x150 103 30 11 29 1"×8W 150 13 193 500
