底盤CNC精修美觀大方

專利斜柄原理組立永不脫落

模組組立精度佳，上下左右不晃動，
可確保機械精度

TAP (中碳鋼鍍鉻，螺絲SS41鍍鉻)
TAPS (SUS304不鏽鋼)		     電子機械、半導體機械、光學機械、
醫療機械、理化機械、計測機械、
無塵室機械、生化科技機械等





安裝時底座須攻牙

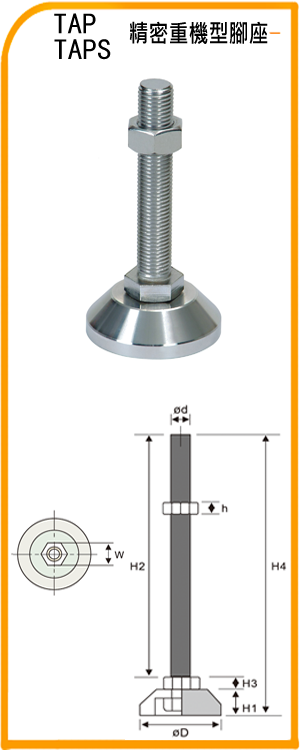

單位 : mm


型號 底盤尺寸 螺絲尺寸 H4 荷重(kgf)
ØD H1 Ød H2 H3 h W
TAP-1675 63 22 M16xP2.0 75 10 13 24 107 1000
TAP-16100 63 22 M16xP2.0 100 10 13 24 132 1000
TAP-16150 63 22 M16xP2.0 150 10 13 24 182 1000
TAP-20100 75 100 22 M20xP2.5 100 13 15 30 135 1500 3000
TAP-20150 75 100 22 M20xP2.5 150 13 15 30 185 1500 3000
TAP-24100 75 100 22 M24xP3.0 100 13 18 30 135 1500 3000
TAP-24150 75 100 22 M24xP3.0 150 13 18 30 185 1500 3000

型號 底盤尺寸 螺絲尺寸 H4 荷重(kgf)
ØD H1 Ød H2 H3 h W
TAPS-1675 63 22 M16xP2.0 75 10 13 24 107 1000
TAPS-16100 63 22 M16xP2.0 100 10 13 24 132 1000
TAPS-16150 63 22 M16xP2.0 150 10 13 24 182 1000
TAPS-16180 63 22 M16xP2.0 180 10 13 24 212 1000
TAPS-2075 75 100 22 M20xP2.5 75 13 15 30 110 1500 3000
TAPS-20100 75 100 22 M20xP2.5 100 13 15 30 135 1500 3000
TAPS-20150 75 100 22 M20xP2.5 150 13 15 30 185 1500 3000
TAPS-24100 75 100 22 M24xP3.0 100 13 18 30 135 1500 3000
TAPS-24150 75 100 22 M24xP3.0 150 13 18 30 185 1500 3000

TAPS-5/8x100 63 22 5/8x11W 100 10 13 24 132 1000
TAPS-5/8x150 63 22 5/8x11W 150 10 13 24 182 1000
TAPS-3/4x100 75 100 22 3/4x10W 100 13 15 30 135 1500 3000
TAPS-3/4x150 75 100 22 3/4x10W 150 13 15 30 185 1500 3000
TAPS-1"x100 75 100 22 1"x8W 100 13 20 30 135 1500 3000
TAPS-1"x150 75 100 22 1"x8W 150 13 20 30 185 1500 3000
