專利斜柄原理設計油壓組立永不脫落

組立精度佳,公差±0.01上下左右不晃動,可確保機械精度與安全

外型力學原理設計抗壓力加倍

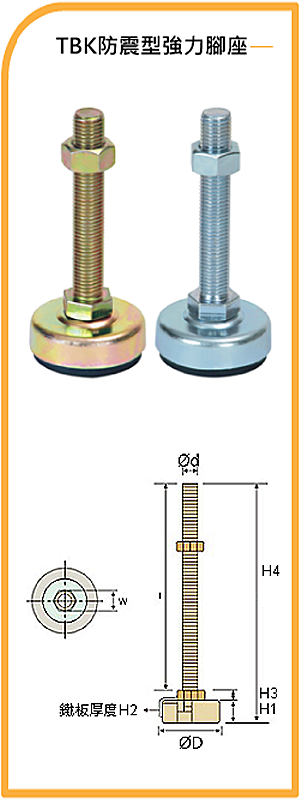

TBK (SS41電五彩 , 公制規格)
TBK (SS41電錏 , 英制規格)
    電子機械、半導體機械、光學機械、
醫療機械、理化機械、計測機械、
無塵室機械、生化科技機械等





安裝時底座須攻牙


單位 : mm / 英制

型號 底盤尺寸 螺絲尺寸 H4 荷重kgf
ØD H1 H2 W Ød I H3
TBK-8035 40 15 2 12 M8 35 5 55 100
TBK-8040 40 15 2 12 M8 40 5 60 100
TBK-8050 40 15 2 12 M8 50 5 70 100
TBK-8075 40 15 2 12 M8 75 5 95 100
TBK-1275 50 18 2 19 M12 75 8 100 200
TBK-12100 50 18 2 19 M12 100 8 125 200
TBK-12150 50 18 2 19 M12 150 8 175 200
TBK-1675 60 25 2 23 M16 75 10 110 300
TBK-16100 60 25 2 23 M16 100 10 135 300
TBK-16150 60 25 2 23 M16 150 10 185 300
TBK60-20100 60 25 2 29 M20 100 13 138 300
TBK60-20150 60 25 2 29 M20 150 13 188 300
TBK-20100 90 40 3 29 M20 100 13 153 500
TBK-20150 90 40 3 29 M20 150 13 203 500
TBK-24100 90 40 3 29 M24 100 13 153 500
TBK-24150 90 40 3 29 M24 150 13 203 500

型號 底盤尺寸 螺絲尺寸 H4 荷重kgf
ØD H1 H2 W Ød I H3
TBK-1/2x75 50 18 2 19 1/2-12W 75 8 100 200
TBK-1/2x100 50 18 2 19 1/2-12W 100 8 125 200
TBK-1/2x150 50 18 2 19 1/2-12W 150 8 175 200
TBK-5/8x100 60 25 2 23 5/8-11W 100 10 135 300
TBK-5/8x150 60 25 2 23 5/8-11W 150 10 185 300
TBK-3/4x100 90 40 3 29 3/4-10W 100 13 153 500
TBK-3/4x150 90 40 3 29 3/4-10W 150 13 203 500
TBK-1"x100 90 40 3 29 1"×8W 100 13 153 500
TBK-1"x150 90 40 3 29 1"×8W 150 13 203 500
