安裝簡單
    各種平削盤、銑床、定盤等的機械
都可使用






專利PAT.M272912

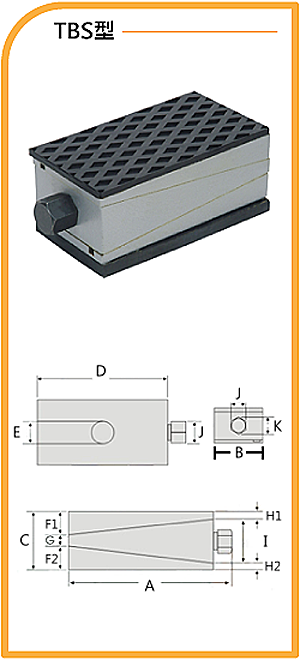

單位 : mm

型式

A

B

C

D

E

F1

F2

TBS-1 156 52 54 137 18 23 23
TBS-2 175 79 70 153 25.4 26 31
TBS-3 200 105 70 176 25 27 32
TBS-6 225 150 81 200 25 33 33
TBS-8 225 200 81 202 25 33 33

型式

G

H1

H2

J

K

荷重kgf

可調高度

TBS-1 8 12 12 17 20 500 4
TBS-2 13 13 18 24 26.5 2000 5
TBS-3 11 12 17 24 28 3000 5
TBS-6 12 18 18 24 28 6000 5
TBS-8 13 18 18 24 28 8000 5
