對垂直振動具有較好的吸收性，且對
水平震動的控制也非常適合

一般使用低速迴轉之機械與TNA類相較，TW型對水平與垂直方向震動可產生較低之自然頻率		     垂直震動較大之機械

震動輸送機，冰箱，儀表板，發電機，
空壓機等等







單位 : mm

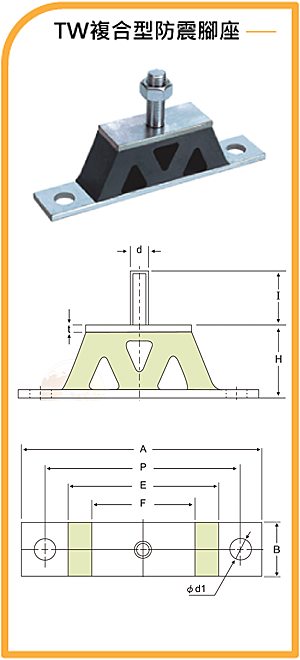

型式 A B H t E F P d I Ød1
TW-40 125 32 40 4.5 85 55 102 M10 30 11
TW-45 160 38 45 4.5 105 70 130 M12 35 14
TW-55 210 38 57 6 130 90 170 M16 48 17
TW-65 245 50 68 8 165 115 205 M16 52 20



型式 標準荷重 kgf 容許荷重 kgf
Z方向 X方向 Y方向
TW-40 25~50 100 50 55
TW-45 45~75 150 75 80
TW-55 75~135 250 125 140
TW-65 120~200 350 180 200
