模具交換時快速,省力,防止車壁受損

裝模時壓板只須從側面插入就可鎖緊

特殊設計,抓力超強

防止模具滑動,水平調整容易

材質 : FCD45球墨鑄鐵
    塑膠模具專用 強力型





專利PAT.M294583

抗壓試驗 : 16mm: 20ton ; 20mm:22ton

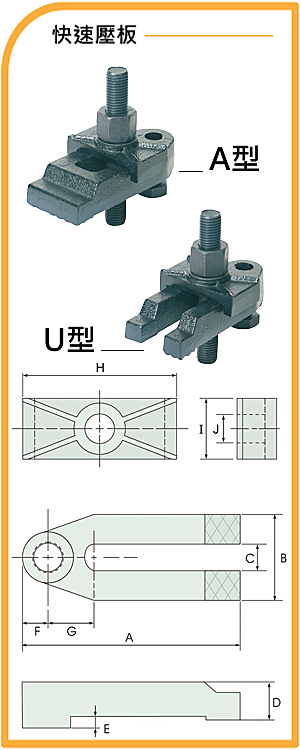

單位 : mm
型式 A B C D E F G
SH1/2-90 95 45 15 22 7 13 22
SH1/2-130 130 47 16 20 7 13 22
SH5/8-130 130 53 18 27 11 16 30
SH5/8-160加長A 160 54 20 30 9 15 30
SH3/4-160 160 64 23 30 10 20 48
SH7/8-200 200 85 27 37 13 28 60
SH1"-230 230 94 27 41 15 32 70

型式 H I J 車壁螺絲 調高螺絲 壓板型式
SH1/2-90 64 36 15 M12 x 115
1/2 x 115
5/8 x1½ (11W) U 型
SH1/2-130 64 36 15 M12 x 115
1/2 x 115
M16 x 130
5/8 x 130
5/8 x1½ (11W) U 型
SH5/8-130 70 36 18 M16 x 130
5/8 x 130
3/4 x1½ (10W) U 型 A 型
SH5/8-160加長A 70 36 18 M16 x 130
5/8 x 130
M20 x 150
3/4 x 150
3/4 x1½ (10W)   A 型
SH3/4-160 83 44 22

M20 x 150
3/4 x 150

3/4 x1½ (10W) U 型 A 型
SH7/8-200 102 46 26 7/8 x 190 1" x 2½ (8W) U 型
SH1"-230 112 52 28 M24 x 225
1" x 220
1" x 3" (8W) U 型
